G1 GC，全称 Garbage-First Garbage Collector，通过 -XX:+UseG1GC参数来启用。 它是专门针对以下应用场景设计的:

• 像 CMS 收集器一样，能与应用程序线程并发执行。
• 整理空闲空间更快。
• 需要 GC 停顿时间更好预测。 不希望牺牲大量的吞吐性能。 不需要更大的 Java 堆内存。

G1 收集器的设计目标是取代 CMS 收集器，它同 CMS 相比，在以下方面表现的更出色： G1 是一个有整理内存过程的垃圾收集器，不会产生很多内存碎片。 G1 的 Stop The World(STW) 更可控，G1 在停顿时间上添加了预测机制，用户可以指定期望停顿时间。

重要概念

Region

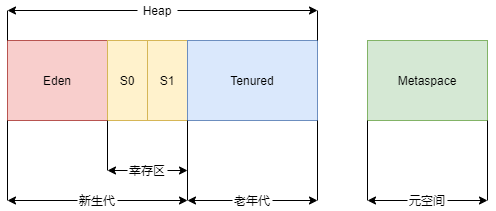

传统的 GC 收集器将连续的内存空间划分为新生代、老年代和永久代（JDK 8 去除了永久代，引入了元空间 Metaspace ），这种划分的特点是各代的存储地址（逻辑地址，下同）是连续的。如下图所示：

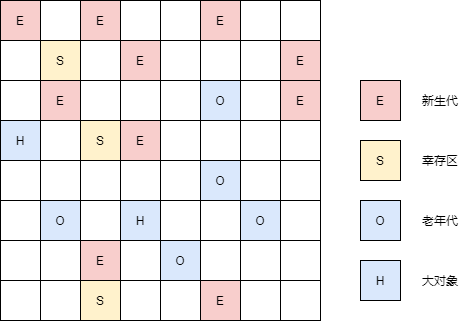

而 G1 的各代存储地址是不连续的，每一代都使用了 n 个不连续的大小相同的 Region，每个* Region* 占有一块连续的虚拟内存地址。如下图所示：

G1 的堆结构就是把一整块内存区域切分成多个固定大小的块，每一块被称为一个 Region 。在JVM在启动时来决定每个小块，也就是 Region 的大小。 JVM一般是把一整块堆切分成大约 2000 个 Region 。每个小 Region 从 1 到 32Mb 不等，且是 2 的指数，如果不设定，那么G1会根据Heap大小自动决定。这些 Region 最后又被分别标记为Eden , Survivor 和 Old 。这里的 Eden ， Survivor 和old已经是一个标签，也就是说只是一个逻辑表示，不是物理表示。O表示老生代（ Old ），E表示 Eden ，S表示 Survivor 。为了明了，我们分别用三种不同的颜色区分。存活下来的对象就被虚拟机从一个 Region 里被移动到另一个中。这些小块 Region 的回收是并行回收的，期间其他的应用线程照常工作。和以往的回收器一样， G1 中也有 Eden , Survivor , Old 。在这三个之外，还增加了第四种类型，叫 Humongous 。这个单词翻译过来就是“堆积如山”的意思。这个类型主要是用来存储那些比标准块大50%，甚至更大的那些对象。这些大对象被保存到一整块连续的区域。这个堆积如山区就是堆里没有被使用的区域。记住一点： G1 不是像老一辈的那些垃圾回收器一样要求每一代的块是连续的，在 G1 中可以不是连续的。

STAB

Snapshot-At-The-Beginning ，由字面理解，是 GC 开始时活着的对象的一个快照。它是通过Root Tracing 得到的，作用是维持并发 GC 的正确性。 根据三色标记算法，我们知道对象存在三种状态：

• 白：对象没有被标记到，标记阶段结束后，会被当做垃圾回收掉。
• 灰：对象被标记了，但是它的field还没有被标记或标记完。
• 黑：对象被标记了，且它的所有field也被标记完了。

由于并发阶段的存在，Mutator 和 Garbage Collector 线程同时对对象进行修改，就会出现白对象漏标的情况，这种情况发生的前提是：

• Mutator赋予一个黑对象该白对象的引用。
• Mutator删除了所有从灰对象到该白对象的直接或者间接引用。

对于第一个条件，在并发标记阶段，如果该白对象是 new 出来的，并没有被灰对象持有，那么它会不会被漏标呢？Region中有两个 top-at-mark-start(TAMS) 指针，分别为 prevTAMS 和 nextTAMS。在 TAMS 以上的对象是新分配的，这是一种隐式的标记。对于在 GC 时已经存在的白对象，如果它是活着的，它必然会被另一个对象引用，即条件二中的灰对象。如果灰对象到白对象的直接引用或者间接引用被替换了，或者删除了，白对象就会被漏标，从而导致被回收掉，这是非常严重的错误，所以SATB 破坏了第二个条件。也就是说，一个对象的引用被替换时，可以通过 Write Barrier 将旧引用记录下来。

SATB 也是有副作用的，如果被替换的白对象就是要被收集的垃圾，这次的标记会让它躲过GC，这就是 float garbage。因为 SATB的做法精度比较低，所以造成的 Float Garbage 也会比较多。

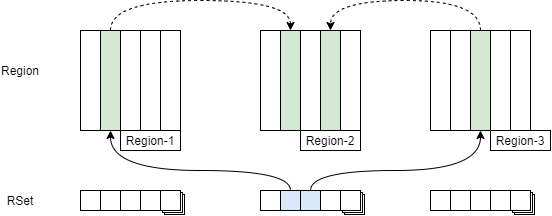

RSet - Remembered Set

每个 Region 初始化时，会初始化一个 Remembered Set ，简称 RSet，该集合用来记录并跟踪其它 Region 指向该 Region 中对象的引用，每个 Region 默认按照 512Kb 划分成多个 Card ，所以 RSet 需要记录的东西应该是 Region-n 的 Card-n。

G1 GC 将一组或多组区域（称为回收集 (CSet)）中的存活对象以增量、并行的方式复制到不同的新区域来实现压缩，从而减少堆碎片。目标是从可回收空间最多的区域开始，尽可能回收更多的堆空间，同时尽可能不超出暂停时间目标（垃圾优先）。

G1 GC 使用独立的记忆集 (RSet) 跟踪对区域的引用。独立的 RSet 可以并行、独立地回收区域，因为只需要对区域（而不是整个堆）的 RSet 进行区域引用扫描。G1 GC 使用后 Write Barrier 记录堆的更改和更新 RSet。

Pause Prediction Model

Pause Prediction Model 即停顿预测模型，G1 使用暂停预测模型来满足用户定义的暂停时间目标，并根据指定的暂停时间目标选择要收集的区域数量。

G1 GC 是一个响应时间优先的GC 算法，它与 CMS 最大的不同是，用户可以设定整个 GC 过程的期望停顿时间，参数 -XX:MaxGCPauseMillis 指定一个 G1 收集过程目标停顿时间，默认值 200ms，不过它不是硬性条件，只是期望值。那么 G1 怎么满足用户的期望呢？就需要这个停顿预测模型了。G1 根据这个模型统计计算出来的历史数据来预测本次收集需要选择的 Region 数量，从而尽量满足用户设定的目标停顿时间。 停顿预测模型是以衰减标准偏差为理论基础实现的。

GC 过程

GC 步骤

年轻代 GC

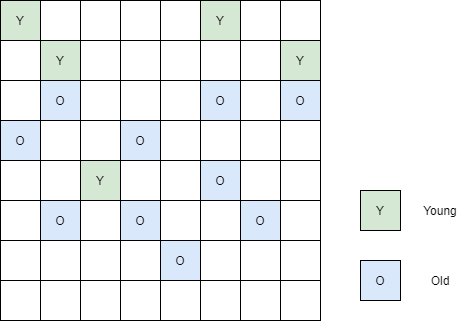

G1中的年轻代

堆内存将被分割为大约 2000 个 Region。最小为 1Mb，最大为 32Mb，一般为 1Mb ， 2Mb ， 4Mb ， 8Mb ， 16Mb ， 32Mb ，为 2 的倍数。

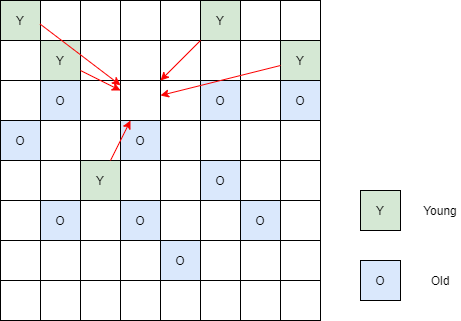

G1 中的 Young GC

存活对象被疏散（即，复制或移动）到一个或多个幸存区域。 如果满足老年化阈值，则将一些对象提升到老年代区域。

这是一个 STW 的暂停。 为下一个 Young GC 计算 Eden 大小和 Suvivor 大小。 保留暂停时间目标之类的信息来帮助计算大小。

使用这样的方法可以很容易地调整区域的大小，根据需要弹性伸缩。

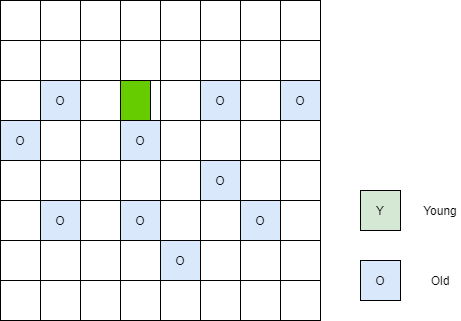

Young GC 结束后

存活对象被疏散到 Survivor 区域或 Old 区域。

总结

综上所述，关于 G1 中的年轻代有如下描述：

• 堆是分割成区域的单个内存空间。

• 年轻代内存由一组不连续的区域组成。 能够在需要时调整大小。

• 年轻代垃圾回收，称为 Young GC，是 STW 事件，需要停止所有应用程序线程来进行操作。

• Young GC 使用多个线程并行完成。

• 存活对象被复制到新的 Survivor 或 Old 区域。

老年代 GC

与 CMS GC 一样，G1 GC 被设计为老年代对象的低暂停收集器。 下表描述了老年代的 G1 收集阶段。

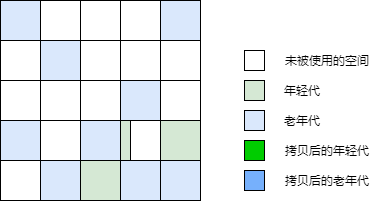

初始标记

存活对象的初始标记将在 Young GC 中进行。在日志中，这被标记为 GC pause (young)(inital-mark)。

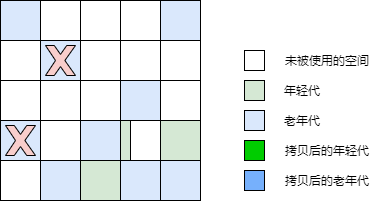

并发标记

如果发现空 Region（如“X”所示），则在 再次标记 阶段立即将其删除。此外，也将记录计算的确定活跃度信息。

再次标记

删除并回收空 Region，并计算所有 Region 的区域活跃度。

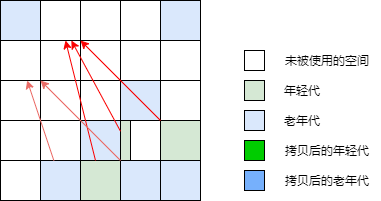

复制/清理

G1 选择 “活跃度” 最低的 Region ，那些可以最快完成收集的 Region 。然后这些 Region 在 Young GC 进行的同时被收集。在日志中表示为 [GC pause (mixed)]。所以年轻代和年老代将被同时收集。

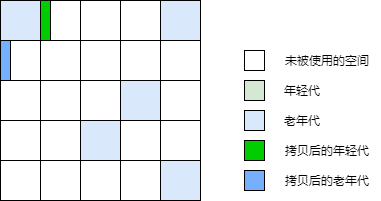

复制/清理 后

选定的区域已被收集并压缩为图中所示的深蓝色区域和深绿色区域。

总结

这里有几个老年代 GC 的关键点:

• 并发标记阶段
  • 存活度信息是在程序运行期间并发计算的
  • 存活度标明了在疏散暂停的时期哪些 Region 更适合被回收。
  • 没有像 CMS 一样的清扫阶段
• 再次标记阶段
  • 使用了比 CMS 快很多的 Snapshot-at-the-Beginning (SATB) 算法
  • 完全空白的 Region 将会被回收
• 复制/清理阶段
  • 年轻代和老年代将会在同一时间被回收
  • 基于存活度选择需要回收的老年代 Region

GC 模式

Young GC

选定所有年轻代里的 Region 。通过控制年轻代的 Region 个数，即年轻代内存大小，来控制Young GC 的时间开销。

Mixed GC

选定所有年轻代里的 Region ，外加根据 Global Concurrent Marking 统计得出收集收益高的若干老年代 Region 。在用户指定的开销目标范围内尽可能选择收益高的老年代 Region 。

Mixed GC 不是 Full GC ，它只能回收部分老年代的 Region ，如果 Mixed GC 实在无法跟上程序分配内存的速度，导致老年代填满无法继续进行 Mixed GC ，就会使用 Serial Old GC (Full GC) 来收集整个 GC heap 。所以我们可以知道，G1 是不提供 Full GC 的。

GC 日志

启动参数

java -jar gs-service-0.0.1-SNAPSHOT.jar -XX:+PrintGCDetails -XX:+PrintGCDateStamps -XX:+PrintHeapAtGC -XX:+PrintTenuringDistribution -XX:+PrintGCApplicationStoppedTime -XX:+PrintReferenceGC -Xloggc:/home/logs/gc/gc-%t.log -XX:+UseGCLogFileRotation -XX:NumberOfGCLogFiles=20 -XX:GCLogFileSize=5M

日志详情

{Heap before GC invocations=0 (full 0):
 garbage-first heap   total 6291456K, used 313344K [0x0000000660800000, 0x0000000660a06000, 0x00000007e0800000)
  region size 2048K, 153 young (313344K), 0 survivors (0K)
 Metaspace       used 32143K, capacity 32576K, committed 33024K, reserved 1077248K
  class space    used 4199K, capacity 4318K, committed 4352K, reserved 1048576K
2021-08-04T17:09:15.956+0900: 4.167: [GC pause (G1 Evacuation Pause) (young), 0.0316564 secs]
   [Parallel Time: 15.5 ms, GC Workers: 4]
      [GC Worker Start (ms): Min: 4167.1, Avg: 4167.7, Max: 4168.1, Diff: 1.1]
      [Ext Root Scanning (ms): Min: 1.4, Avg: 2.9, Max: 4.9, Diff: 3.5, Sum: 11.5]
      [Update RS (ms): Min: 0.0, Avg: 0.0, Max: 0.0, Diff: 0.0, Sum: 0.0]
         [Processed Buffers: Min: 0, Avg: 0.0, Max: 0, Diff: 0, Sum: 0]
      [Scan RS (ms): Min: 0.0, Avg: 0.0, Max: 0.1, Diff: 0.1, Sum: 0.2]
      [Code Root Scanning (ms): Min: 0.0, Avg: 0.8, Max: 2.3, Diff: 2.3, Sum: 3.4]
      [Object Copy (ms): Min: 9.9, Avg: 10.6, Max: 12.4, Diff: 2.5, Sum: 42.5]
      [Termination (ms): Min: 0.0, Avg: 0.5, Max: 0.6, Diff: 0.6, Sum: 1.9]
         [Termination Attempts: Min: 1, Avg: 11.2, Max: 16, Diff: 15, Sum: 45]
      [GC Worker Other (ms): Min: 0.0, Avg: 0.0, Max: 0.0, Diff: 0.0, Sum: 0.1]
      [GC Worker Total (ms): Min: 14.4, Avg: 14.9, Max: 15.5, Diff: 1.0, Sum: 59.5]
      [GC Worker End (ms): Min: 4182.5, Avg: 4182.5, Max: 4182.6, Diff: 0.0]
   [Code Root Fixup: 0.1 ms]
   [Code Root Purge: 0.0 ms]
   [Clear CT: 0.2 ms]
   [Other: 15.8 ms]
      [Choose CSet: 0.0 ms]
      [Ref Proc: 14.3 ms]
      [Ref Enq: 0.1 ms]
      [Redirty Cards: 0.1 ms]
      [Humongous Register: 0.2 ms]
      [Humongous Reclaim: 0.0 ms]
      [Free CSet: 0.3 ms]
   [Eden: 306.0M(306.0M)->0.0B(278.0M) Survivors: 0.0B->28672.0K Heap: 306.0M(6144.0M)->26902.6K(6144.0M)]
Heap after GC invocations=1 (full 0):
 garbage-first heap   total 6291456K, used 26902K [0x0000000660800000, 0x0000000660a06000, 0x00000007e0800000)
  region size 2048K, 14 young (28672K), 14 survivors (28672K)
 Metaspace       used 32143K, capacity 32576K, committed 33024K, reserved 1077248K
  class space    used 4199K, capacity 4318K, committed 4352K, reserved 1048576K
}

参数调整

参数详解

建议

评估和微调 G1 GC 时，请记住以下建议：

• 年轻代大小：避免使用 -Xmn 选项或 -XX:NewRatio 等其他相关选项显式设置年轻代大小。固定年轻代的大小会覆盖暂停时间目标。

• 暂停时间目标：每当对垃圾回收进行评估或调优时，都会涉及到延迟与吞吐量的权衡。G1 GC 是增量垃圾回收器，暂停统一，同时应用程序线程的开销也更多。G1 GC 的吞吐量目标是 90% 的应用程序时间和 10% 的垃圾回收时间。如果将其与 Java HotSpot VM 的吞吐量回收器相比较，目标则是 99% 的应用程序时间和 1% 的垃圾回收时间。因此，当您评估 G1 GC 的吞吐量时，暂停时间目标不要太严苛。目标太过严苛表示您愿意承受更多的垃圾回收开销，而这会直接影响到吞吐量。当您评估 G1 GC 的延迟时，请设置所需的（软）实时目标，G1 GC 会尽量满足。副作用是，吞吐量可能会受到影响。

• 掌握混合垃圾回收：当您调优混合垃圾回收时，请尝试以下选项：

  • -XX:InitiatingHeapOccupancyPercent 用于更改标记阈值。
  • -XX:G1MixedGCLiveThresholdPercent 和 -XX:G1HeapWastePercent 当您想要更改混合垃圾回收决定时。
  • -XX:G1MixedGCCountTarget 和 -XX:G1OldCSetRegionThresholdPercent 当您想要调整旧区域的 CSet 时。

总结

G1 GC 是区域化、并行-并发、增量式垃圾回收器，相比其他 HotSpot 垃圾回收器，可提供更多可预测的暂停。增量的特性使 G1 GC 适用于更大的堆，在最坏的情况下仍能提供不错的响应。G1 GC 的自适应特性使 JVM 命令行只需要软实时暂停时间目标的最大值以及 Java 堆大小的最大值和最小值，即可开始工作。

参考

1. Getting Started with the G1 Garbage Collector
2. The Garbage First Garbage Collector
3. 垃圾优先型垃圾回收器调优
4. Java Hotspot G1 GC的一些关键技术
5. 一步步图解G1
6. 徹底解剖「G1GC」実装編
7. Part 1: Introduction to the G1 Garbage Collector
8. Collecting and reading G1 garbage collector logs - part 2
